AC 전력 변압기의 탭 체인저는 변압기의 출력 전압을 조절하는 데 중요한 역할을 합니다. 이는 변압기 권선의 권선비를 조정하도록 설계되어 전력망의 전압 변동을 보상할 수 있습니다. 평판이 좋은 AC 전력 변압기 공급업체인 당사는 이러한 탭 체인저의 중요성을 이해하고 있으며 해당 유형 및 애플리케이션에 대한 자세한 정보를 제공하기 위해 최선을 다하고 있습니다.
1. 끄기 - 회로 탭 절환기(OCTC)
오프 - 회로 탭 체인저는 이름에서 알 수 있듯이 변압기의 전원이 차단된 경우에만 작동할 수 있습니다. 이러한 유형의 탭 체인저는 구성이 비교적 간단하고 비용 효율적입니다.
구성 및 작동 원리
OCTC는 변압기 권선의 고정 탭 세트와 기계식 스위치 메커니즘으로 구성됩니다. 스위치를 수동으로 조정하여 다른 탭에 연결하면 권선의 회전 수를 변경할 수 있습니다. 예를 들어, 변압기에 1000회 감은 1차 권선과 100회 감은 2차 권선이 있는 경우 권선비는 10:1입니다. 1차 권선의 탭 연결을 900회 감는 지점으로 변경하면 권선비가 9:1이 되고 2차측의 출력 전압은 이에 비례하여 증가합니다.
장점
- 저렴한 비용: 라이브 조건에서 작동하기 위해 복잡한 스위칭 메커니즘이 필요하지 않으므로 제조 비용이 상대적으로 저렴합니다.
- 간단한 유지보수: 디자인이 단순하여 필요할 때 유지관리 및 수리가 용이합니다.
단점
- 제한된 사용: 탭 변환을 위해 변압기의 전원을 차단해야 하는 필요성은 특히 지속적인 전원 공급이 필요한 응용 분야에서 중요한 단점입니다.
- 굽힐 수 없음: OCTC에서는 계획된 정전 중에만 조정이 가능하므로 실시간 전압 조정이 불가능합니다.
OCTC는 부하 수요가 상대적으로 안정적이고 전압 변화 빈도가 낮은 소규모 배전 변압기에 일반적으로 사용됩니다.
2. 켜짐 - 부하 탭 절환기(OLTC)
On - 부하 탭 절환기는 OCTC와 달리 변압기에 전원이 공급되는 동안 작동할 수 있으므로 지속적인 전압 조정이 가능합니다.
구성 및 작동 원리
OLTC는 일반적으로 탭 선택기, 다이버터 스위치 및 제어 메커니즘으로 구성됩니다. 탭 선택기는 적절한 탭을 선택하는 역할을 하며, 다이버터 스위치는 전원 공급을 중단하지 않고 한 탭에서 다른 탭으로 부하 전류를 전달하는 데 사용됩니다. 제어 메커니즘은 시스템 요구 사항에 따라 수동 또는 자동일 수 있습니다.
전압 조정이 필요할 때 제어 시스템은 탭 선택기에 신호를 보내 다음 원하는 탭으로 이동합니다. 그런 다음 다이버터 스위치는 부하 전류를 이전 탭에서 새 탭으로 신속하게 전송하여 원활한 전환을 보장합니다. 예를 들어, 다양한 부하 수요로 인해 전압이 변동될 수 있는 전력망에서 OLTC는 변압기의 출력 전압을 실시간으로 조정하여 안정적인 공급을 유지할 수 있습니다.
장점
- 실시간 규제: OLTC는 동적 전력 시스템에서 전력 품질을 유지하는 데 필수적인 출력 전압의 지속적인 조정을 가능하게 합니다.
- 향상된 신뢰성: OLTC는 탭 변환 중 정전의 필요성을 방지함으로써 전원 공급 장치의 전반적인 신뢰성을 향상시킵니다.
단점
- 높은 비용: 복잡한 설계와 고품질 스위칭 부품의 필요성으로 인해 OLTC가 OCTC보다 더 비쌉니다.
- 복잡한 유지관리: OLTC의 정교한 특성으로 인해 올바른 작동을 보장하려면 더 자주, 전문적인 유지 관리가 필요합니다.

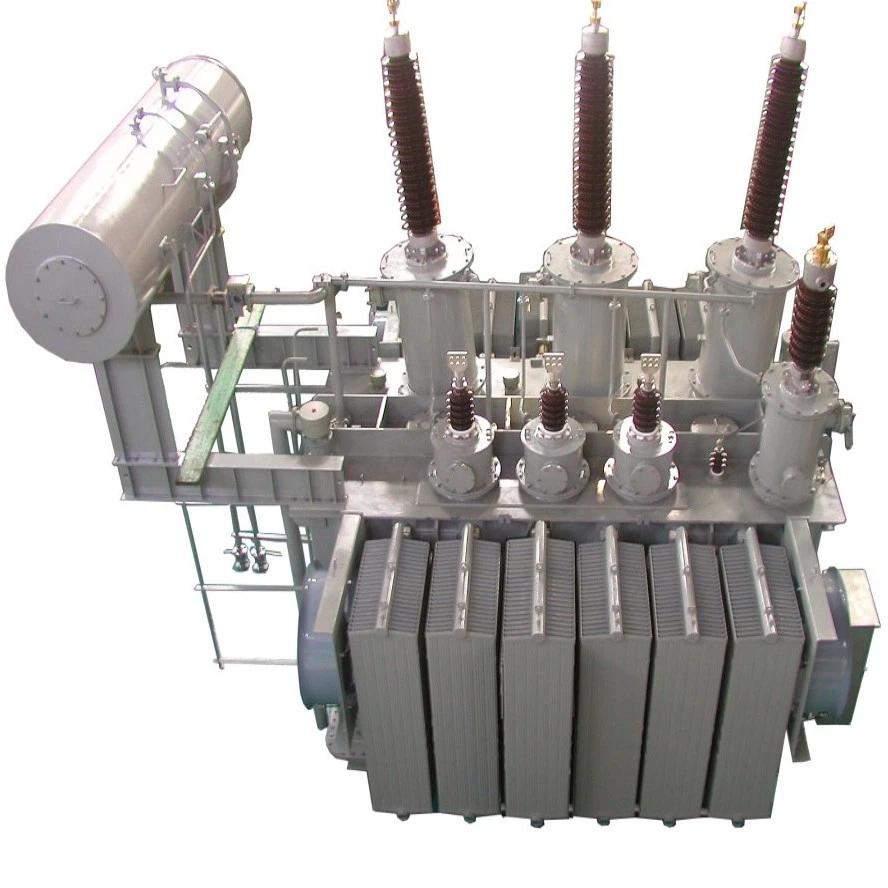

OLTC는 다음과 같은 대규모 전력 변압기에 널리 사용됩니다.고전압 전력 변압기그리고단위 변전소 변압기여기서는 전압 안정성이 가장 중요합니다.
3. 스텝 - 탭 체인저가 있는 전압 조정기
스텝 - 전압 조정기는 전력선을 따라 여러 지점의 전압을 조정하기 위해 배전 시스템에서 자주 사용됩니다. 이는 탭 체인저가 있는 변압기와 유사하지만 특히 배전 애플리케이션용으로 설계되었습니다.
구성 및 작동 원리
스텝 전압 조정기에는 일반적으로 직렬 권선과 션트 권선이 있습니다. 이 장치의 탭 체인저는 직렬 권선의 권선비를 조정하는 데 사용되며, 이에 따라 전력선에 주입되는 전압이 변경됩니다. 션트 권선은 코어를 자화하고 조정기의 적절한 작동을 유지하는 데 사용됩니다.
탭 체인저는 일반적으로 라인 전압을 모니터링하는 전압 감지 장치에 의해 제어됩니다. 라인 전압이 원하는 레벨에서 벗어나면 탭 체인저는 직렬 권선의 권선비를 조정하여 전압을 설정점으로 되돌립니다.
장점
- 로컬 전압 제어: 단계형 전압 조정기는 배전 시스템의 다양한 지점에 설치되어 로컬 전압 제어를 제공하여 소비자 측의 전력 품질을 향상시킬 수 있습니다.
- 유연성: 큰 수정 없이 기존 유통망에 쉽게 통합될 수 있습니다.
단점
- 제한된 범위: 스텝 전압 조정기의 전압 조정 범위는 OLTC가 있는 대규모 변압기에 비해 상대적으로 제한됩니다.
- 더 높은 손실: 추가 권선 및 탭 변환 구성 요소는 단순한 변압기에 비해 에너지 손실이 더 높을 수 있습니다.
스텝 전압 조정기는 긴 전력선을 따른 전압 강하를 보상하고 소비자에게 공급되는 전압이 허용 가능한 범위 내에 있는지 확인하기 위해 배전 시스템에서 일반적으로 사용됩니다.
4. 맞춤형 - 설계된 탭 체인저
어떤 경우에는 표준 탭 절환기가 특정 애플리케이션의 특정 요구 사항을 충족하지 못할 수도 있습니다. 이곳은맞춤형 전력 변압기맞춤형으로 설계된 탭 체인저가 작동합니다.
구성 및 작동 원리
맞춤형으로 설계된 탭 체인저는 프로젝트의 고유한 요구 사항에 맞게 조정됩니다. 특수 재료, 고급 제어 알고리즘 또는 비표준 탭 구성이 통합될 수 있습니다. 예를 들어, 고온 환경에서 맞춤형 탭 절환기는 안정적인 작동을 보장하기 위해 내열성 재료로 설계될 수 있습니다.
맞춤형 설계 탭 체인저의 작동 원리는 표준 탭 체인저의 작동 원리와 유사하지만 특정 애플리케이션 요구 사항에 맞게 최적화되었습니다.
장점
- 맞춤형 솔루션: 맞춤형 탭 체인저는 프로젝트의 정확한 사양을 충족하도록 설계하여 가능한 최고의 성능을 제공할 수 있습니다.
- 효율성 향상: 맞춤형 탭 절환기는 특정 애플리케이션에 맞게 설계를 최적화함으로써 에너지 손실을 줄이고 전체 시스템 효율성을 향상시킬 수 있습니다.
단점
- 높은 개발 비용: 맞춤형 탭 체인저의 설계 및 개발에는 더 많은 리소스와 시간이 필요하므로 비용이 더 많이 듭니다.
- 더 길어진 리드타임: 맞춤형 탭 체인저 제조는 표준 제품에 비해 시간이 더 걸릴 수 있습니다.
맞춤형으로 설계된 탭 절환기는 일반적으로 고유한 전압 조정 요구 사항이 존재하는 산업 플랜트, 데이터 센터 또는 재생 에너지 프로젝트와 같은 특수 응용 분야에 사용됩니다.
조달 문의
숙련된 AC 전력 변압기 공급업체로서 당사는 고객의 다양한 요구 사항을 충족할 수 있는 다양한 탭 절환기 솔루션을 제공합니다. 소규모 프로젝트를 위한 단순한 무전압 탭 체인저가 필요하든, 대규모 전력 시스템을 위한 정교한 온-로드 탭 체인저가 필요하든 당사는 고품질 제품을 제공할 수 있는 전문 지식과 자원을 보유하고 있습니다.
탭 절환기 제품에 대해 자세히 알아보고 싶거나 특정 요구 사항에 대해 논의하고 싶다면 언제든지 당사에 문의하세요. 당사의 전문가 팀은 귀하의 프로젝트에 가장 적합한 솔루션을 찾는 데 도움을 드릴 준비가 되어 있습니다.
참고자료
- 그로스, GJ, & 그레인저, JJ(2006). 전력 시스템 분석. 와일리.
- Kundur, P. (1994). 전력 시스템 안정성 및 제어. 맥그로-힐.
- 웨스팅하우스 전기공사. (1982). 전기 전송 및 배전 참고서. 웨스팅하우스.
